VVQT45.15/25/32/40/50/65/80/100/125/150/200/250
描述：

西门子混装球铁温控阀VVQT系列-济南百通

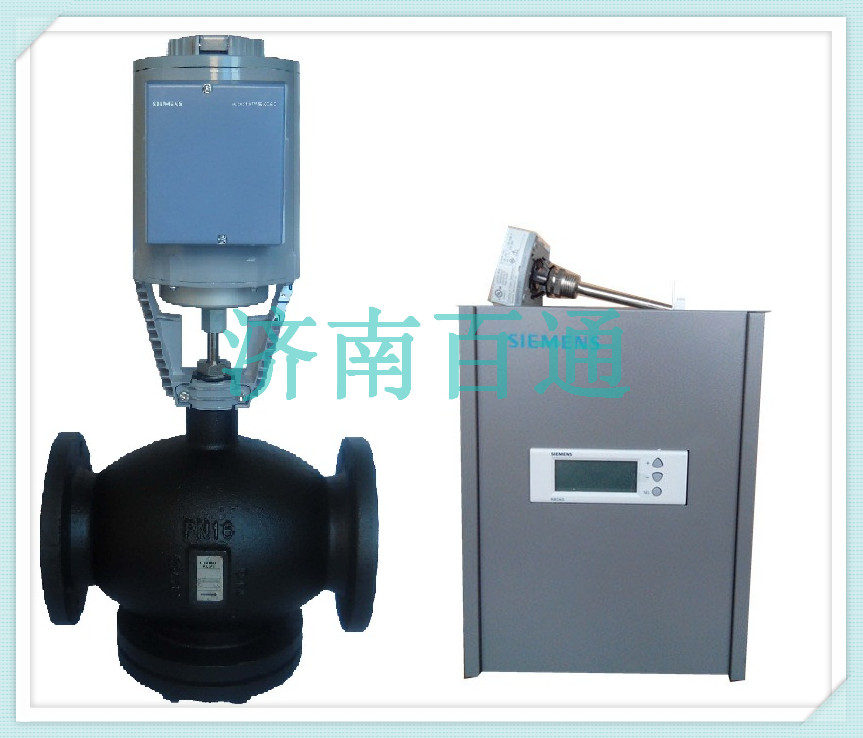

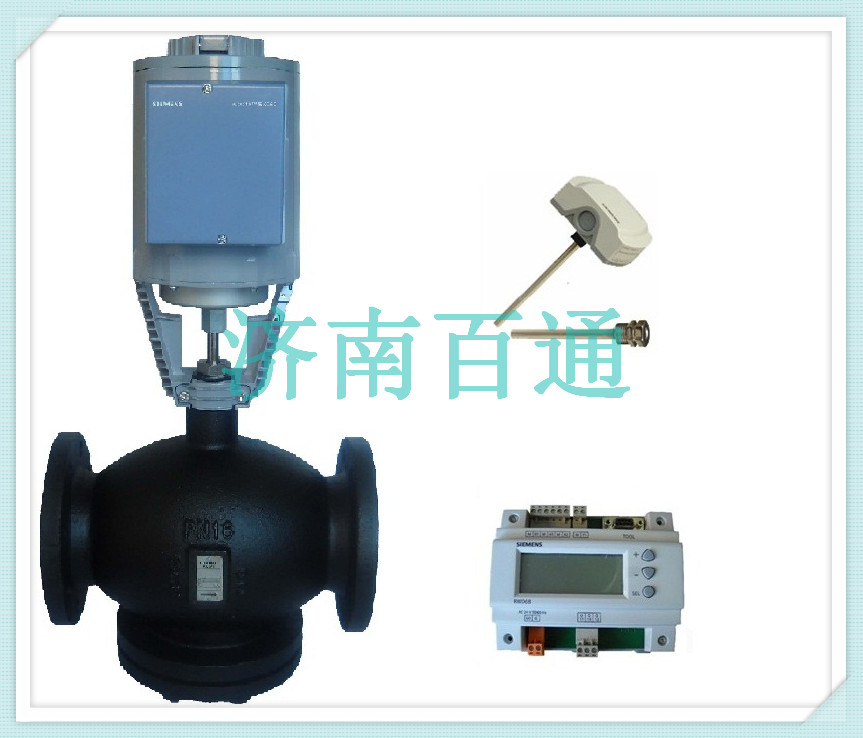

我公司销售的山东济南西门子电动温控阀按结构分为两通阀和三通阀。由国产阀体、西门子阀门执行器、控制器和传感器四部分组成。产品主要应用于城市供热，中央空调系统，电厂和石油化工等相关行业。

西门子电动温控阀结构介绍：
1、液压执行器采用西门子执行器
①电动执行器SAX62 额定推力800N,行程20mm，AC24V，DC0..10V，DC4..20mA，运行时间35s/30S
②电动-液压执行器SKD62 推力1000N,行程20mm， AC24V，DC0..10V,DC4..20mA
③电动-液压执行器SKB62 推力2800N,行程20mm， AC24V,DC0..10V，DC4..20mA
④电动-液压执行器SKC62 推力2800N,行程40mm， AC24V，DC0..10V/DC4..20mA

2、 西门子独立现场通用控制器（RWD68）
• P及PI 响应的独立电子式通用控制器
• AC 24 V 工作电压
• 可通过应用编号选择应用程序
• 主动式输入信号的输入值段可以选择设定
• 输出值的范围和方向可以任意设定
• 两个通用输入点用于 Ni 1000, Pt 1000 的电阻温度传感器和0…10 V 信号
• 单位可设置为 °C, °F, % 或者无指定单位
• 一个模拟量输出点输出 DC 0…10 V 信号, 可以是正向或者反向
• 一个双位输出, 正向或者反向
• 一个数字量输入点用于 昼 / 夜设定切换
• 无需额外工具即可通过控制器上的按键进入或者更改所有数据

3、西门子温度侵入式传感器QAE2121
西门子温度传感器QAE2121采集水温用于控制或限制供水温度,限制回水温度 , 控制生活热水温度, 温度范围（－30－+130℃）。
●适应用暖通空调、环境和通风控制、工业制造智能楼宇高精确度的温度传感器/温度变送器
●浸入式温度传感器用于采集水管与水箱中的水温
●浸入式温度传感器用于采集水管与水箱中的水温
●高精确度的线性铂、镍电偶测量元件
●套管浸入式安装，维护省时方便【浸入式温度传感器】
●黄铜套管额定压力：PNl0

4、阀体采用我公司生产的单阀座结构平衡式阀门，内部设有压力平衡装置，能够抵消阀芯高压降产生的推力，有效解决了高压力现场关断力的问题，从而降低了执行器的负荷，延长了执行器的寿命，并根据国内蒸汽现场的实际情况作了传热隔离措施，更加适应国内现场使用条件。适用于开路或闭路中的冷冻水，低压热水，生活热水，高压热水，海水，热油，饱和蒸汽和过热蒸汽，介质温度-25-350℃ 口径：DN15-DN300。

阀体选型表：

Ⅰ、二通法兰连接调节阀 行程20mm，可选执行器型号：SQX62，SQX82，SKD62，SKD60，SKD32.51，SKD32.50，SKB62，SKB32.50，SKB32.51

Ⅱ、二通法兰连接调节阀 行程40mm，可选执行器型号：SKC62，SKC60，SKC32.61，SKC32.60
