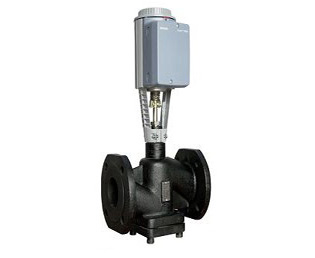

VVF61系列两通蒸汽阀
产品名称：VVF61系列两通蒸汽阀
产品货号：VVF61.15/25/40/50/65/80/90/91/92
产品概述：VVF61...两通阀 / VXF61...三通阀
货号：法兰连接，PN40，行程20mm/40mm
描述：

适用于开路或闭路中的冷冻水、低压热水，高压热水，海水，热油，饱和蒸汽过热蒸汽。

额定冲程 20mm/40mm
泄露量 0--0.02% of kvs value ；三通旁路 0.5-2% kvs
介质温度 -25--+220℃(350℃)
阀门特性 等百分比 ；三通旁路：线性
允许工作压力 4000KPa
阀体 铸钢GP240GH
阀杆、阀芯和阀座 铬镍钢

产品描述
VVF61...两通阀 / VXF61...三通阀
货号：法兰连接，PN40，行程20mm/40mm
描述：

适用于开路或闭路中的冷冻水、低压热水，高压热水，海水，热油，饱和蒸汽过热蒸汽。

额定冲程 20mm/40mm
泄露量 0--0.02% of kvs value ；三通旁路 0.5-2% kvs
介质温度 -25--+220℃(350℃)
阀门特性 等百分比 ；三通旁路：线性
允许工作压力 4000KPa
阀体 铸钢GP240GH
阀杆、阀芯和阀座 铬镍钢





型号概览：(VVF61...)

(VVF61...)

公称直径
mm

Kvs
流量系数
[m3/h]
SQX
SKD
SKB
SKC
型 号[两通阀]

△Pmax

△Ps

△Pmax

△Ps

△Pmax

△Ps

△Pmax

△Ps

VVF61.09

...
VVF61.15

15

0.19

...
3

     1600 4000 1600 4000





VVF61.23

VVF61.24
VVF61.25

25

3

5
7.5

     1600 2250 1600 4000





VVF61.39
VVF61.40

45

 12
19		         1600 4000





VVF61.49
VVF61.50

50

 19
31		         1600 4000





VVF61.65

65

 49

1000

4000

VVF61.80

80

 78

700

4000

VVF61.90

100

 124













450

4000

VVF61.91

125

 200













300

4000

VVF61.92

150

 300













200

4000

△Pmax阀门最大允许压差；△Ps阀门关闭压差
