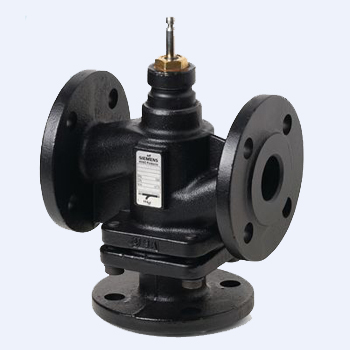

VXF61系列三通调节阀
产品名称：VXF61系列三通调节阀
产品货号：VXF61.15-150
产品概述：VXF61...三通阀
货号：法兰连接，PN40，行程20mm/40mm
描述：

适用于开路或闭路中的冷冻水、低压热水，高压热水，海水，热油，饱和蒸汽过热蒸汽。

额定冲程 20mm/40mm
泄露量 0--0.02% of kvs value ；三通旁路 0.5-2% kvs
介质温度 -25--+220℃(350℃)
阀门特性 等百分比 ；三通旁路：线性
允许工作压力 4000KPa
阀体 铸钢GP240GH
阀杆、阀芯和阀座 铬镍钢

产品描述
VXF61...三通阀
货号：法兰连接，PN40，行程20mm/40mm
描述：

适用于开路或闭路中的冷冻水、低压热水，高压热水，海水，热油，饱和蒸汽过热蒸汽。

额定冲程 20mm/40mm
泄露量 0--0.02% of kvs value ；三通旁路 0.5-2% kvs
介质温度 -25--+220℃(350℃)
阀门特性 等百分比 ；三通旁路：线性
允许工作压力 4000KPa
阀体 铸钢GP240GH
阀杆、阀芯和阀座 铬镍钢

型号概览：(VXF61...)

VXF61...

公称直径
mm

Kvs
流量系数
[m3/h]
SQX
SKD
SKB
SKC
型 号[三通阀]

△Pmax

△Pmax

△Pmax

△Pmax

VXF61.09

...
VXF61.15

15

0.19

...
3



1200

1600


VXF61.24
VXF61.25

25

5
7.5



1200

1600



VXF61.39
VXF61.40

45

 12
19

1200



VXF61.49
VXF61.50

50

 19
31

1000



VXF61.65

65

 49

800

VXF61.80

80

 78

500

VXF61.90

100

 124





300

VXF61.91

125

 200





200

VXF61.92

150

 300





125

△Pmax阀门最大允许压差；△Ps阀门关闭压差
